單法蘭遠傳壓力變送器_3051GP單法蘭遠傳壓力變送器

3051GP單法蘭遠傳壓力變送器產品概述：

        ZR-3051GP單法蘭遠傳壓力變送器本體與3051GP壓力變送器一致,核心部件均選用國內一線品牌,如傳感器為電容式/單晶硅傳感器芯體。產品出廠前經進嚴格的老化測試，精度高，穩定性好，現場安裝方便，可長年全天侯使用，無需額外維護。該產品廣泛應用于石油、化工、電力、食品、造紙、市政工程等行業。

       展瑞科技3051GP系列遠傳壓力變送器本體可選智能型或模擬型，智能型自帶LCD顯示表頭，支持HART協議，可組網現場總線，一鍵零點重置，無源量程遷移，顯示單位調整等功能；模擬型3051遠傳壓力變送器不具備以上功能，但支持零點電位器調整，二線4~20mA輸出。

3051GP單法蘭遠傳壓力變送器工作原理：

        遠傳壓力變送器的工作原理與不帶遠傳的變送器相似，也是通過安裝在管道或容器上的遠傳裝置來感受被測壓力，該壓力經毛細管內的灌充硅油(或其它的液體)傳遞至變送器的主體，然后由變送器主體內的δ室和放大線路板，將壓力轉換成標準的4～20mA.DC信號輸出。

3051GP單法蘭遠傳壓力變送器技術參數 / 性能參數：

輸出信號：二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。(智能)
供電電源：12～45V.DC
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%FS，±0.25%FS(標配精度為±0.25%)
量 程 比：10：1（電容式）/ 100：1（單晶硅）
阻    尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃(模擬放大器)
　　　　　　　　　 -29～75℃(數字/智能放大器)
　　　　　　　　　 -29～65℃(帶顯示表頭)
　　　　　環境濕度 0～95%RH
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6　　　　　
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重    量：3.9Kg(不包括附件)

注：
① 遠傳壓力變送器的工作壓力還取決于選定法蘭的規格。
② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。
③ 遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用，所產生的輸出變化。
④ 靜壓和溫度影響，均是在最大量程時測得。
⑤ GP型遠傳壓力變送器一側毛細管長度一般為1.5米，最長不宜超過3米(特殊情況協議商定)。

3051GP單法蘭遠傳壓力變送器產品選型（僅限RFW平法蘭變送器）：

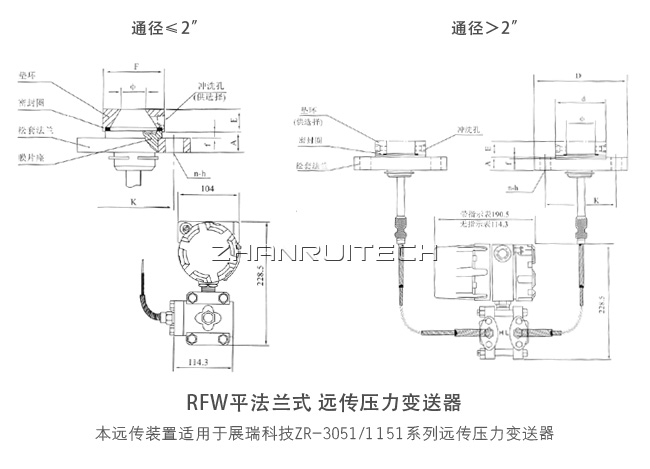

3051GP單法蘭遠傳壓力變送器外形尺寸/安裝圖：

（展瑞科技僅提供RFW平法蘭遠傳壓力變送器圖紙，其它類型需咨詢展瑞工程師）

3051GP單法蘭遠傳壓力變送器接線方式：

本文所有敘述也同樣適用展瑞科技ZR-1151GP系列單法蘭遠傳壓力變送器
