電容式壓力變送器_1151電容式壓力變送器

電容式壓力變送器,1151電容式壓力變送器產品概述：

    展瑞科技ZR-1151系列電容式壓力變送器為智能型壓力變送器，現場顯示可選（默認不帶）。產品引進國外先進技術，具有先進的設計原理，關鍵器件壓力傳感器芯體源自國內一線品牌電容式傳感器，整機經過嚴格的組裝與調試，精度高，穩定性好，與進口羅斯蒙特1151比較，可以完美代替，除外觀有部分改動外，所有功能一致。廣泛應用于化工，生物，醫藥，食品等行業對液體、氣體、蒸汽壓力的精準測量。

電容式壓力變送器,1151電容式壓力變送器工作原理：

    1151電容式壓力變送器有一個可變電容的傳感組件，稱為“δ”室。該壓力傳感器是一個完全封閉的組件。過程壓力、差壓通過隔離膜片和灌充液硅油傳到傳感膜片引起位移，傳感膜片和電容兩極板之間的電容差由電子部件轉換成4~20mA的二線制輸出的電信號。電子放大電路由解調器、振蕩器、振蕩控制放大器、電流檢測器、電流控制放大器、電流限制控制器、基準電壓、穩壓器等組成。通過它們對電容信號進行檢測，從而控制振蕩頻率，再將其轉換為電流輸出。

    ZR-1151智能型電容式壓力變送器帶有HART協議功能，可在現場無標準壓力源時，進行按鍵零點重置；用275/375/475手操器對變送器進行量程遷移，單位更改，零點重置，阻尼調整，開方信號輸出，以及診斷與數字通信。

電容式壓力變送器,1151電容式壓力變送器技術參數：

電容式壓力變送器,1151電容式壓力變送器性能參數：

    1.使用對象:液體、氣體和蒸汽;
    2.測量范圍 0~1.5~41370KPa;
    3.輸出信號，4~2OmADC。(特殊可為四線制0～1OmADC輸出);
    4.供電電源:供電電源為12~45VDC，帶LCD數字顯示器為15~45VDC,一般工作電源為24VDC;
    5.負載:與供電電源有關。在某一電源電壓時帶負或能力;
          負載阻抗R與電源電壓V關系式為R≤(V-12)Ω;
    6.量程和零位:外部連續可調;
    7.正負遷移
          差壓變送器：最大正遷移量為測量范圍上限值(URL以下同)與測量量程之差;最大負遷移為URL;
          壓力變送器：最大正遷移量為URL與測量量程之差最大;負遷移量不大于大氣壓;
          絕對壓力變送器：最大正遷移量為URL與測量量程之差；無負遷移;
    8.環境溫度范圍：一般變送器-26℃~70℃，帶現場顯示器-15℃~70℃;
    9.過載壓力，不超過規定壓力的1.5倍，變送器不會損壞;
    10.貯藏溫度：-10℃~66℃;
    11.阻尼時間：在0.2～1.67秒內連續可調、微、低差壓和法蘭變送器，阻尼時間較大些;
    12.容積變化量，小于0.16cm3;
    13.指示器：現場輸出指示有電流表，線性指示0～100%和平方根指示0～100%，3-1/2位LDC液晶顯示器，字高13mm。輸出按百分?jǐn)?shù)顯不;
    14.啟動時間：2秒，不需要預熱;
    15.防爆：本廠生產兩種防爆類別變送器，a隔爆型； b本質安全型。

電容式壓力變送器,1151電容式壓力變送器產品選型：

電容式壓力變送器,1151電容式壓力變送器外形尺寸：

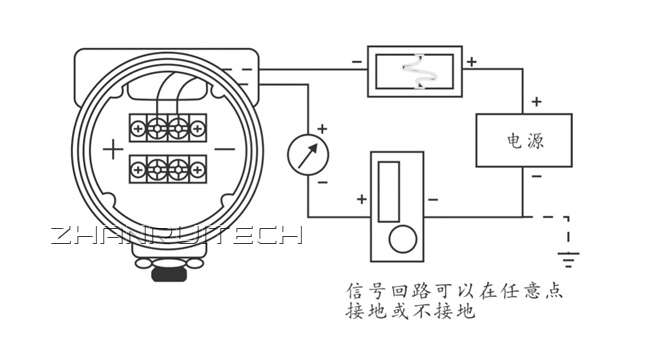

電容式壓力變送器,1151電容式壓力變送器接線方式：

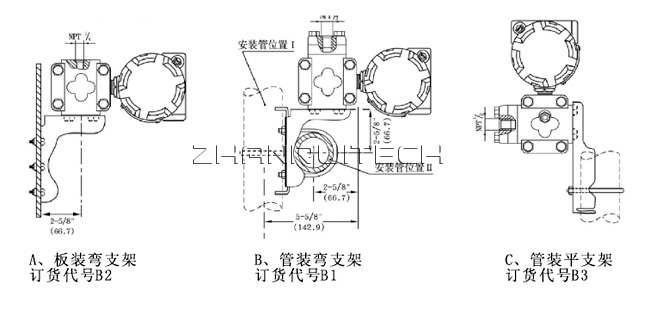

電容式壓力變送器,1151電容式壓力變送器安裝方式：
