智能壓力變送器_3051GP智能壓力變送器

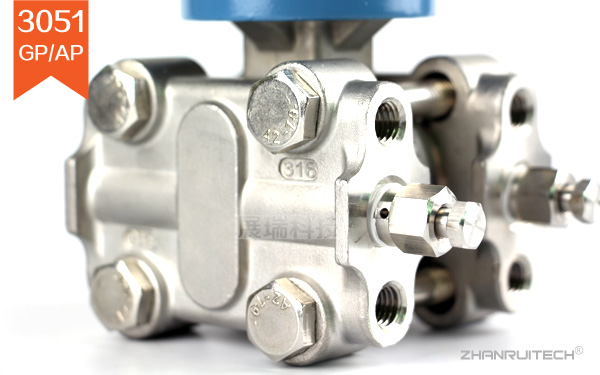

智能壓力變送器,3051GP智能壓力變送器產品概述：

     ZR-3051系列智能壓力變送器是一種接受壓力經傳感器將壓力信號轉換為標準電信號的儀表.具有體積小,重量輕,精度高,可靠強,過載性能好等優良特點.3051智能壓力變送器阻尼可調,支持20~30V寬電壓供電,輸出二線制4~20mA電流信號,供給中控室相關模塊或二次顯示儀表采集.

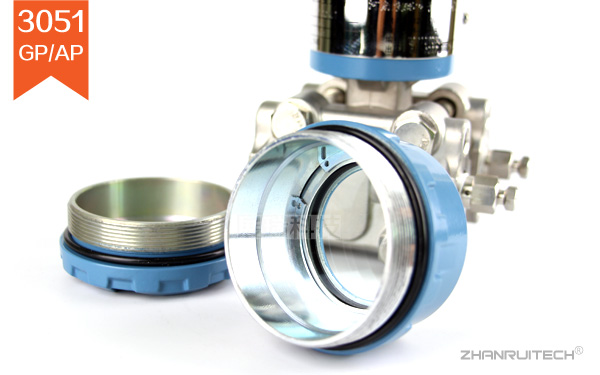

     ZR-3051智能壓力變送器自帶LCD液晶顯示表頭與HART協議,在現場無標準壓力源狀態下可采用HART協議手操器或表頭功能按鍵修改量程,顯示單位,小數點位數,零點重量,恢復出廠設置等.

智能壓力變送器,3051GP智能壓力變送器工作原理：

     罐內或管道介質壓力通過隔離膜片與硅油傳遞給位于δ室中心的測量膜片，測量膜片是一張緊的彈性元件，隨它兩邊的壓力差產生相應位移，測量膜片的位移與差壓成正比，最大位移0.1mm，由它兩側的電容板檢測，再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制4~20mA.DC輸出信號。

智能壓力變送器,3051GP智能壓力變送器技術參數：

智能壓力變送器,3051GP智能壓力變送器性能參數：

1、使用對象：液體、氣體和蒸汽 ;
2、測量范圍：-100KPa~0~40MPa ;
3、輸出信號：4-20mA DC/二線制 ;
4、20-30VDC，一般為24VDC ;
5、負載特性：與供電電源有關，在某一電源電壓載阻抗RL與電源電壓VS關系式為：RL≤（VS-12） ;
6、指示表：LCD液晶顯示 ;
7、防 爆:隔爆型dIIBT4-6;
8、量程和零點：外部連續可調 ;
9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%;
10、溫度范圍：電容式傳感器/放大器工作溫度范圍：-20~80℃.

智能壓力變送器,3051GP智能壓力變送器產品選型表：

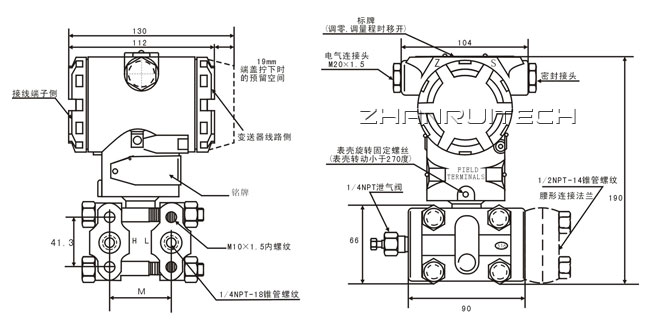

智能壓力變送器,3051GP智能壓力變送器外形尺寸：

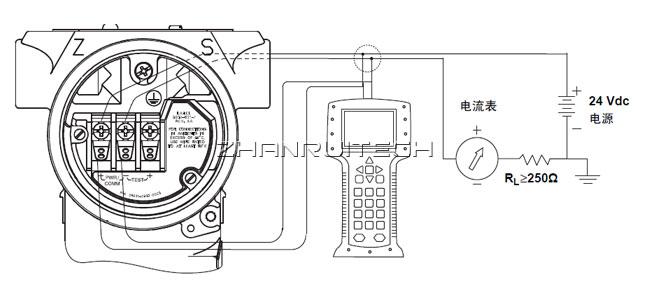

智能壓力變送器,3051GP智能壓力變送器接線方式：

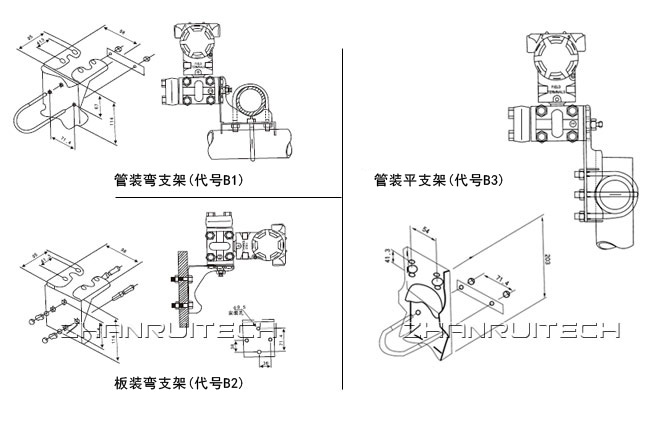

智能壓力變送器,3051GP智能壓力變送器安裝方式：
