平膜壓力變送器_衛生型平膜壓力變送器

平膜壓力變送器，衛生型平膜壓力變送器產品概述：

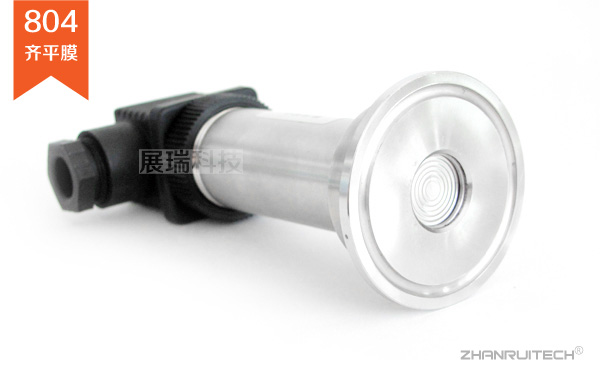

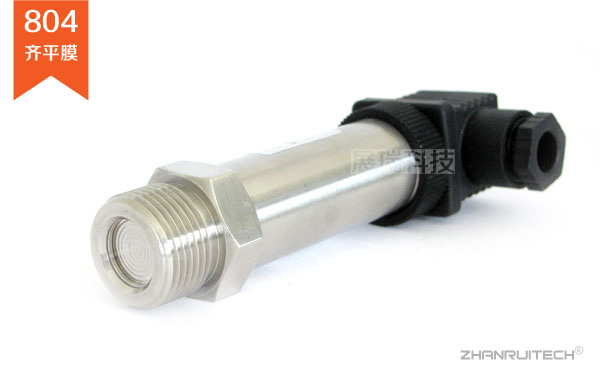

        展瑞科技生產的ZR-804W系列平膜壓力變送器，是在ZR-804G小巧型壓力變送器的基礎上加裝卡箍快速連接法蘭制作而成，因其有隔離膜片，與介質接觸面積大，不會堵塞，所以可以用來粘稠，易結晶，有粉塵等介質的壓力。

        ZR-804W系列平膜壓力變送器內部電路同樣為數字化電路，擴散硅傳感器芯體，全不銹鋼外殼，可謂同樣的小巧易用。儀表通常配以2"快帶連接法蘭（外徑50.5mm），通過卡箍直接卡緊，無需螺絲固定安裝。

平膜壓力變送器,衛生型平膜壓力變送器工作原理：

        ZR-804W系列平膜壓力變送器的法蘭底座內部為真空狀態灌充的硅油，其介質把壓力直接作用于隔離膜片，通過硅油傳遞給傳感器芯體，最終通過一系列的電阻，電壓，電流轉換/放大，輸出標準的4~20mA或0~10V信號，供給二次顯示/采集儀表。

平膜壓力變送器,衛生型平膜壓力變送器技術參數：

▲測量范圍：-100KPa～0～60Mpa；
▲測量精度: 0.5%F.S 、0.25%F.S；
▲輸出信號：4～20mA，1～10V；
▲過載能力：<1.5倍量程；
▲溫度漂移：0.02%F.S/℃；
▲供電電源： 22～28VDC 典型24V.DC；
▲介質溫度：-20～100℃；
▲環境溫度：-20℃～80℃；
▲膜片材質：316L不銹鋼、哈氏合金、鉭；
▲測量介質：對選用膜片無腐蝕的氣體、液體；

平膜壓力變送器,衛生型平膜壓力變送器性能參數：

▲采用國內一線品牌OEM訂制款擴散硅傳感器；
▲內部全數字化路電路，溫度補償電路；
▲結構簡單，體積小巧，卡箍快帶安裝 ；
▲可配現場顯示LED/LCD表頭；
▲可以測量表壓、絕壓和負壓 ；
▲適用于與接液部分材質兼容的氣體和液體介質；

平膜壓力變送器,衛生型平膜壓力變送器產品選型：

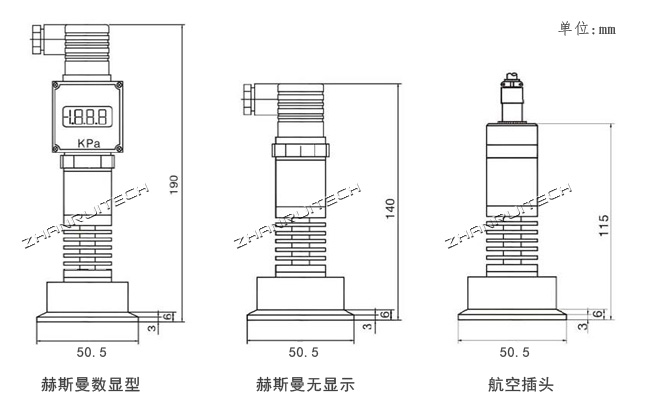

平膜壓力變送器,衛生型平膜壓力變送器外形尺寸：

平膜壓力變送器,衛生型平膜壓力變送器接線方式：
