四回路/八回路數顯表_多通道數字顯示控制儀

四回路/八回路數顯表_多通道數字顯示控制儀概述：

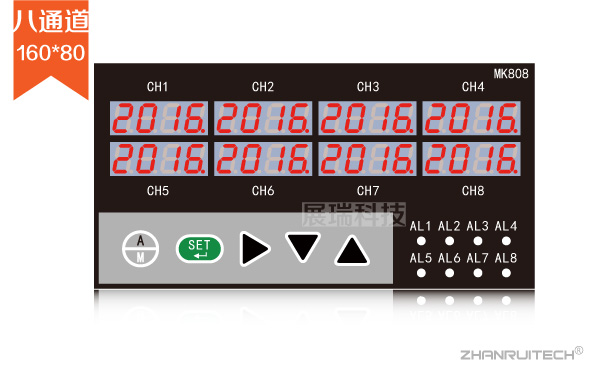

ZR-MK805/MKS805/MK808系列四通道/八通道數字顯示控制儀采用表面貼裝工藝,全新研發的數字微電子電路抗干擾能力強。在設計過程中，匯集了國內眾多專家的現場經驗，儀表采用專用集成電路開發設計的新一代輸入方式多功能的智能調節儀表，所有的內部參數設置、功能方式選擇、模擬量輸入輸出的準確度標定均通過儀表面板上的按鍵實現。廣泛用于化工，制藥領域的多點壓力，溫度，液位的監測與控制。

四回路/八回路數顯表_多通道數字顯示控制儀技術參數：

→供電電源：AC220v（線性電源）；
→功 耗：≤10W；
→輸入信號：變送器、液位計、熱電阻、熱電偶、電流（mA）、電壓（mV）；
→輸出信號：模擬量（4-20mA）/ RS485通訊；
                     開關量--繼電器ON/OFF（帶回差）；
                     固態繼電器--SSR(固態繼電器) 6-24V/30mA(電壓不可調）；
→饋電輸出：四路/八路DC24v / 單路負載≤30mA；
→測量精度：±0.5%FS； 分辨率：±1字；
→測量范圍：-1999~9999字；
→顯示方式：四/八LED數碼管｜ -1999~9999字測量值顯示，設定值顯示；
→控制方式：最多共用四路繼電器報警輸出（帶回差/用戶可自由設定）；
→溫度補償：-10~50℃數字式溫度自動補償；
→參數設定：輕觸式按鍵數字設定，斷電永久保存；

四回路/八回路數顯表_多通道數字顯示控制儀選型：

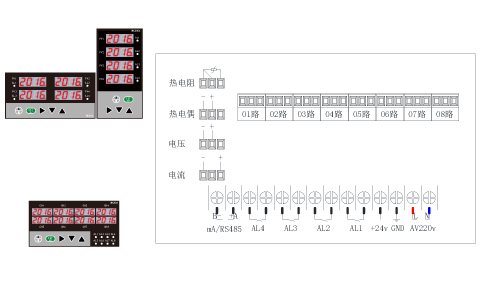

四回路/八回路數顯表_多通道數字顯示控制儀接線圖：
