單通道,單光柱數顯表_單回路數字顯示控制儀

單通道,單光柱數顯表_單回路數字顯示控制儀概述

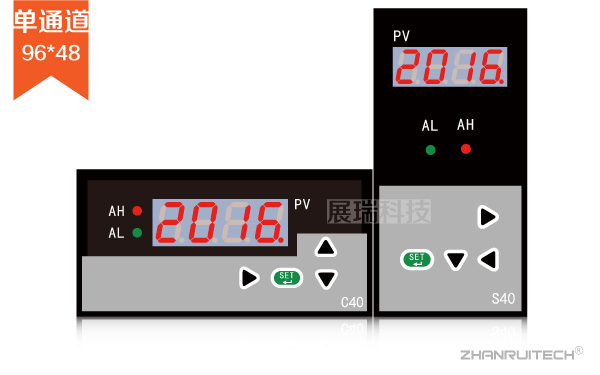

        智能單通道,單光柱數顯表是一款單回路數字顯示控制儀，產品主要分為ZR-C80/C90/C70/C40/TS80/TC80系列，有7種外觀尺可選，如：160*80、80*160、96*96、72*72、48*48、96*48、48*96。智能數字顯示控制儀采用國內外先進技術研發而成，數字抗干擾電路，微電腦處理器芯片，精密電阻/電容器件的加持，保證產品精準可靠的運行。

№1.單回路智能數字顯示控制儀主要用于壓力，溫度等信號的測量顯示與控制，實現自動化控制。
№2.單光柱智能數字顯示控制儀主要用于液位/物位的測量顯示與控制，相比單回路智能數字顯示控制儀多了光柱顯示，光柱為0~100%的比例模擬顯示，清晰直觀。

// 如您需要更大數碼管顯示的單回路ZR-D803智能數字顯示控制儀，請進入了解詳情，或致電展瑞科技。

單通道,單光柱數顯表_單回路數字顯示控制儀技術參數

→供電電源：AC220v（線性電源） / DC24v(開關電源)；
→功 耗：≤6W；
→輸入信號：壓力、液位、熱電阻、熱電偶、電流、電壓（0-5V/1-5V/mV）；
→輸出信號：模擬量（4-20mA）/ RS485通訊；
                     開關量--繼電器ON/OFF（帶回差）；
                     固態繼電器--SSR(固態繼電器) 6-24V/30mA(電壓不可調）；
→饋電輸出：DC24v / 負載≤30mA；
→測量精度：±0.5%FS； 分辨率：±1字；
→測量范圍：-1999~9999字；
→顯示方式：LED數碼管/光柱顯示 ｜ -1999~9999字測量值顯示，設定值顯示；
→控制方式：上下限報警輸出（帶回差/用戶可自由設定）；
→溫度補償：-10~50℃數字式溫度自動補償；
→參數設定：輕觸式按鍵數字設定，斷電永久保存；

單通道,單光柱數顯表_單回路數字顯示控制儀選型

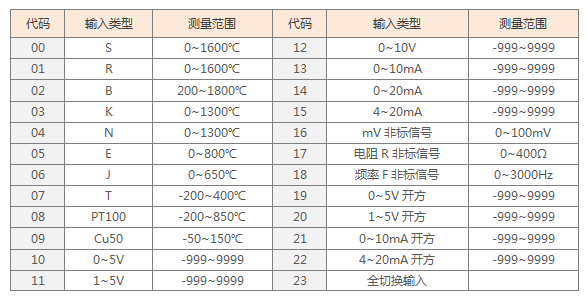

【數字顯示控制儀通用輸入?yún)?shù)——附表】

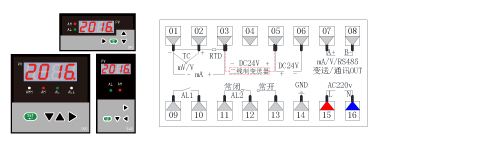

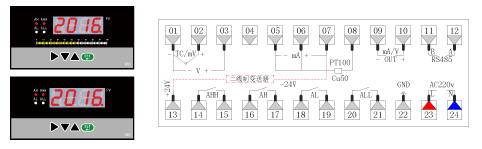

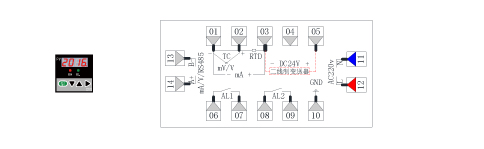

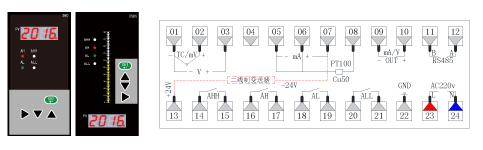

單通道,單光柱數顯表_單回路數字顯示控制儀接線圖

ZR-C803/TC803 外形尺寸：160*80mm 開孔尺寸：152*75mm
ZR-S803/TS803 外形尺寸：80*160mm 開孔尺寸：75*152mm
ZR-C903 外形尺寸：96*96mm 開孔尺寸：92*92mm
ZR-C703 外形尺寸：72*72mm 開孔尺寸：68*68mm
ZR-C103 外形尺寸：48*48mm 開孔尺寸：44*44mm
