單晶硅壓力變送器_3051X單晶硅壓力變送器

單晶硅壓力變送器,3051X單晶硅壓力變送器產品概述：

        ZR-3051X系列單晶硅壓力變送器是智能壓力變送器且精度高，可達0.1%FS（典型值0.075%），儀表自帶背光大屏LCD液晶顯示，無論白天還是夜晚都可清晰的讀數。智能表頭支持5位數字顯示，內部可選單位多達18種（如KPa，MPa,Pa,mH20...）

        EJA430A智能壓力變送器可以說是壓力變送器的佼佼者，很多的化工廠工程都選用，如果您在維修更換壓力變送器，您可以選用一下展瑞科技高精度系列ZR-3051X單晶硅壓力變送器，它具有EJA430A壓力變送器的所有功能，可完美替代，因為它們同規格哦。再次說明展瑞科技生產的高精度3051X單晶硅壓力變送器核心傳感器為國內一線品牌OEM訂制款的【單晶硅傳感器】哦，過載能力強，性能超優越。

單晶硅壓力變送器,3051X單晶硅壓力變送器工作原理：

        高精度3051X單晶硅壓力變送器敏感元件為單晶硅壓力傳感器，它將P型雜質擴散到N型硅片上，形成極薄的導電P型層，焊上引線即成“單晶硅應變片”，其電氣性能是做成一個全動態的壓阻效應惠斯通電橋。該壓阻效應惠斯通電橋和彈性元件（即其N型硅基底）結合在一起。介質壓力通過密封硅油傳到硅膜片的正腔側，與作用在負腔側的介質形成壓差，它們共同作用的結果使膜片的一側壓縮，另一側拉伸，壓差使電橋失衡，輸出一個與壓力變化對應的信號?；菟雇姌虻妮敵鲂盘柦?jīng)電路處理后，即產生與壓力變化成線性關系的4-20mA標準信號輸出。

        對于表壓傳感器，其負腔側通常通大氣，以大氣壓作為參考壓力；對于絕壓傳感器，其負腔側通常為真空室，以絕對真空作為參考壓力；對于差壓傳感器，其負腔側的導壓介質通常和正腔側相同，如硅油、氟油、植物油等。

單晶硅壓力變送器,3051X單晶硅壓力變送器技術參數：

測量范圍: -100KPa~0~40MPa
輸出信號: 4-20mA,4~20mA/HART
參考精度: 0.1%F.S（典型值0.05%F.S）
介質溫度: -40-120℃
測量介質：液體、氣體、蒸汽
電源: 4~20mA兩線制,電源: 18-28V.DC
      4~20mA+HART 兩線制,電源: 18~32V.DC
膜片材質：316L不銹鋼，哈氏合金C，鉭
年穩定性: ±0.2% URL/5年
過程連接: M20*1.5(M), 1/2-14NPT(F), 1/4-18NPT(F)
防護等級: IP67
電氣防爆: ExIIBT4-6防爆認證

單晶硅壓力變送器,3051X單晶硅壓力變送器性能參數：

? 采用高精度單晶硅壓力傳感器
? 響應速度快、穩定性高
? 量程比可達20:1
? 提供標準HART總線通訊模式
? 完善的自診斷及遠程通訊功能
? 帶背光高亮度的液晶顯示器
? 可355o旋轉的就地顯示屏幕
? 方便的就地清零功能
? 方便的就地零點、滿點設置調校功能
? 方便的就地電流回路校驗功能

單晶硅壓力變送器,3051X單晶硅壓力變送器產品選型：

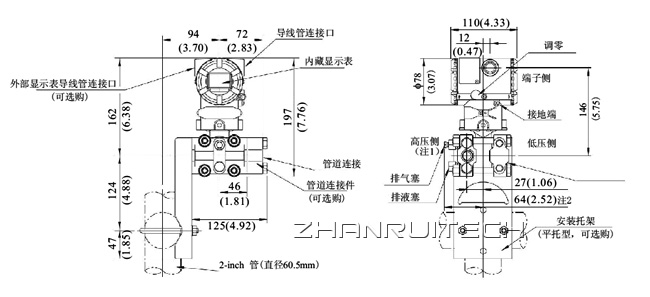

單晶硅壓力變送器,3051X單晶硅壓力變送器外形尺寸：

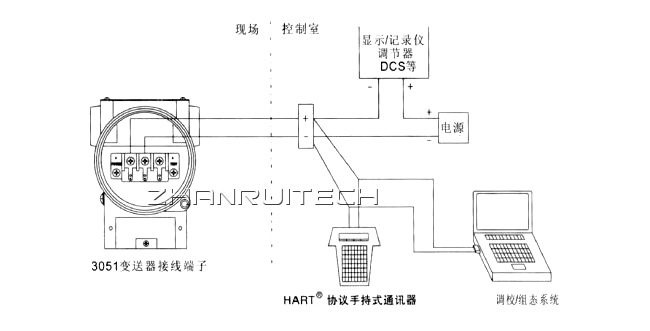

單晶硅壓力變送器,3051X單晶硅壓力變送器接線方式：

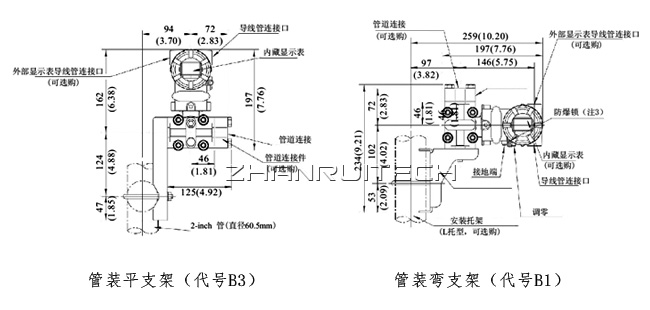

單晶硅壓力變送器,3051X單晶硅壓力變送器安裝方式：
