鎧裝熱電偶_K型鎧裝熱電偶

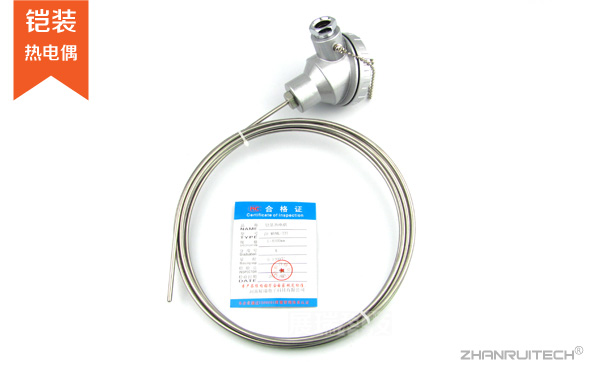

鎧裝熱電偶,K型鎧裝熱電偶概述：

    鎧裝式熱電偶（thermocouple）是溫度測量儀表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表、記錄儀表及電子調節器配套使用。

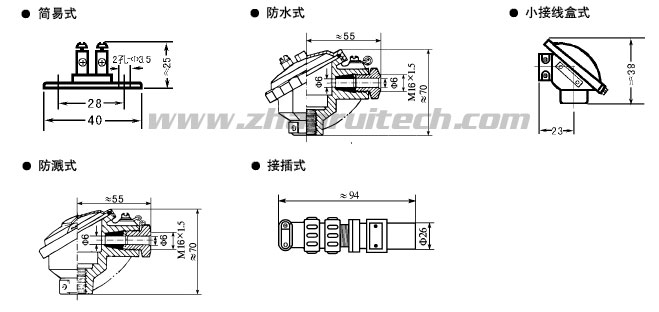

鎧裝熱電偶,K型鎧裝熱電偶接線合盒形式:

鎧裝熱電偶,K型鎧裝熱電偶工作原理:

      熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路， 當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect）。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。 在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表，測得熱電動勢后，即可知道被測介質的溫度。

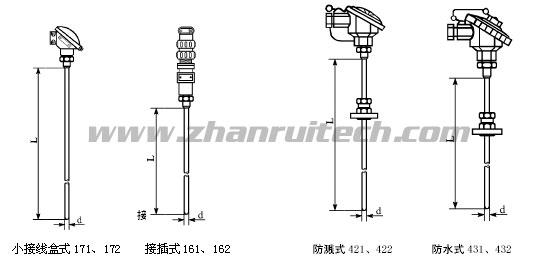

鎧裝熱電偶,K型鎧裝熱電偶外形圖:

鎧裝熱電偶,K型鎧裝熱電偶選型表:

◎選型舉例

  ZR-WRKK2－231500 Ф8就是一個完整的熱電偶型號其意義為：

      K型雙支鎧裝熱電偶、固定卡套螺紋安裝、防水接線盒、絕緣式、總長為500mm、鎧材直徑為8mm。

     (若卡套、鎧材保護管有特殊要求應在型號后面用文字標明)
