【文章摘要】洛陽購買壓力變送器客戶問過河南鄭州展瑞科技這樣一個問題:兩個智能數顯表之間用不用24V電源?展瑞工程師在下文給出詳細解答,并與您一起分享智能數顯表相關名詞解釋,讓您對ZRWP系列數顯表有一個詳細的了解;展瑞科技服務熱線:0371-56708681,技術服務熱線:13525518669;

展瑞科技一個購壓力變送器與數顯表的客戶曾問這樣一個問題:”壓力變送器接入數顯表,然后輸出的4-20mA電流信號傳給另一個數顯表,那這兩個數顯表之間用接24V電源嗎?”

答:兩塊數顯表之間不但不需要接24vdc電源而且第二塊表的輸入設置還應該設成接收4~20mA有源信號（即不提供24v電源）才行,否則兩個電源沖突第二塊表的顯示也許會一閃一閃的!

河南鄭州展瑞科技專業生產壓力變送器,差壓變送器,液位變送器,浮球液位計,智能數顯表等儀表產品;在此與廣大客戶朋友一起分享一下ZRWP系列智能數顯表常用詞的詳細解說,以及這些智能數顯表名詞所代表的功能;

1、報警/控制回差

報警/控制輸出帶回差，以防止輸出開關量在輸出臨界點上下波動時頻繁動作。具體輸出狀態如下：

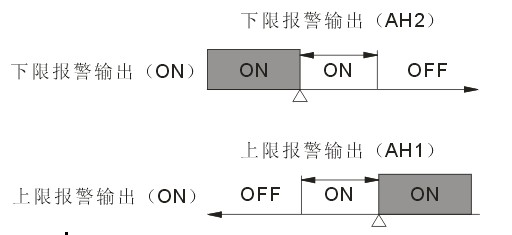

智能數顯表回差圖

2、斷線報警

斷線報警指儀表輸入信號線斷開之后儀表輸出一個報警信號，此時越限報警輸出信號無效。當信號線輸入正常時，越限報警恢復正常狀態。

3、閃爍報警

閃爍報警指指數顯表測量顯示值低于或高于設定的閃爍報警量程時，數顯表測量值閃爍顯示。

4、延時報警

當儀表測量值滿足報警條件時，到達設定延時時間才輸出報警信號

5、冷端補償

熱電偶的冷端補償通常采用在冷端串聯一個由熱電阻構成的電橋。電橋的三個橋臂為標準電阻，另外有一個橋臂由（銅）熱電阻構成。當冷端溫度變化（比如升高），熱電偶產生的熱電值也將變化（減?。?，而此時串聯電橋中的熱電阻阻值也將變化并使電橋兩端的電壓也發生變化（升高）。如果參數選擇得好且接線正確，電橋產生的電壓正好與熱電勢隨溫度變化而變化的量相等，整個熱電偶測量回路的總輸出電壓（電勢）正好真是反映了所測量的溫度值，這就是熱電偶冷端補償。（由于測量元件的誤差、數顯表本身的發熱及儀表附近其他熱源等原因，常導致自動補償方式偏差較大，最壞情況時可能超過2℃）.

6、濾波系數

濾波系數指設定儀表采樣的次數，用于防治測量顯示值跳動。

7、采樣周期

采樣周期指模擬量輸入時，儀表每次數據采集時間為0.5秒。儀表PV顯示值與濾波系數的關系如下：

例：模擬量輸入時，設定濾波系數為6，儀表自動將3秒（6×0.5）的采樣值進行平均，以傳遞法更新PV顯示值。（即每次顯示均為前三秒的采樣平均值）

8、小信號切除

電流電壓開方信號小信號切除功能指當輸入信號≤輸入信號下限+（輸入信號上限-輸入信號下限）×設定百分比時，儀表顯示為測量值下限，設定為0時關閉小信號切除功能。

電流電壓信號小信號切除功能指當顯示值≤輸入信號量程百分比時，儀表顯示為測量量程下限值，設定為0時關閉小信號切除功能。

9、輸出零點遷移、放大比例

數顯表變送機控制輸出以0-20mA或0-5V校對，如果更改輸出量程或偏差調整，可以利用以下公式實現。

新oub=當前oub-（當前輸出下限-預定輸出下限）÷滿量程

新ouk=當前ouk-（當前輸出下限-預定輸出下限）滿量程
