二線制壓力變送器電路設計方法略談一二

展瑞科技專注儀表10余載 服務客戶千萬家｜儀表咨詢熱線：0371-56708681

【文章摘要】展瑞科技鄭州公司對于二線制壓力變送器電路設計在本文略寫一二,僅供參考;如您也正想開發二線制壓力變送器,那么請您致電展瑞科技,與公司壓力部工程師一起探討,甚至可以加入展瑞科技;公司壓力變送器產品服務熱線:0371-56708681!

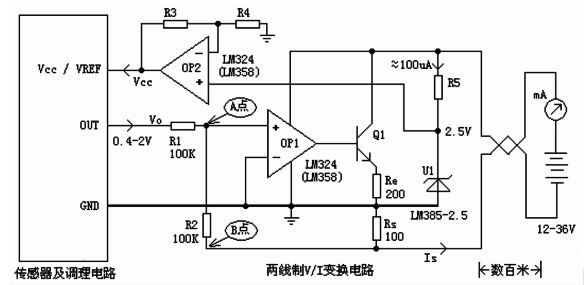

 二線制壓力變送器是把傳感器的輸出信號轉變?yōu)榭煽刂谱R別的信號轉換器,應用在工業現場，可以遠距離測量各類非電物理量，例如壓力，液位，密度等 。壓力變送器電路的設計方法因人而異，可以有各種具體的實施路徑。通常的設計方法和內容有如下各項:

    (1)提出設計任務根據壓力變送器的類型及輸出特性、后續電路的輸入要求和使用環境等，提出和確定壓力變送器電路需實現的功能和所要達到的技術折標，如信號變換功能、放大倍數、準確度、動特性、尺寸、穩定性和可靠性等定量的技術折標。

    (2)確定電路結構形式根據對電路性能指標的要求確定電路的結構形式，如用單端輸入還是差動輸入、電路由幾部分組成等等。設計時，一般先確定主電路部分，再確定附加功能電路，畫出方框圖，再具體設計各方框圖中的具體內容.

    (3)誤差分配根據電路總的準確度，對組成電路的各部分進行誤差分配。分配的原則是:按實現準確度高低的難易程度和成本進行分配，即容易實現準確度高的部分，誤差分配得小一些:難以實現準確度高或能實現準確度高但會使成本很高的部分，誤差分配得大一些。誤差分配之后，再進行誤差綜合，使其不超過總誤差要求。

    (4)參數估算在進行完結構設計和誤差分配之后，需對各組成部分進行電路參數估算，如放大倍數、需要的元器件參數等，對元器件提出確切的定最性能指標要求。

    (5)抗電磁和溫度干擾設計為提高電路工作的可靠性和穩定性，在電路中要有抗電磁干擾措施(詳見第一篇第6章)和抗環境溫度變化的措施(詳見第一篇第7章)。

    (6)選擇元器件根據電路參數估算和總體性能指標要求，選擇各部分電路的元器件，包括規格型號、級別、生產廠家等，并列出元件表。

    (7)電路的組裝按照設計的電路進行組裝與調試。其方法可以是由前向后、也可以是由后向前組裝。不管是哪種方法，均應是分級進行，一部分組裝無誤、工作正常后，再組裝下一部分，這樣做便于發現問題及時糾正、以提高工作效率。

    (8)性能測試與分析電路組裝完畢且能正常工作后，需要進行性能測試。性能測試要取得足夠進行統計分析的數據(如10組數據)。性能測試的條件要模擬實際的使用環境或進行環境例行實驗(如高溫、低溫，電磁干擾、振動等)。對測試的結果進行性能指標的分析并與設計指標進行比較。

    (9)電路改進對于沒有完全達到設計要求的電路，需要進行相應的改進。改進后的電路還要進行性能測試和分析，直到達到要求為止。

    (10設計PCB圖對于已達到設計要求的電路，要設計PCB圖、制作印制電路板，在印制電路板上組裝元器件，制作成可供實際使用的電路板。

     河南鄭州展瑞科技生產壓力變送器，內部電路應用自主研發的微電路，可靠性好，質量穩定，是您選購壓力變送器的首選哦?。≌谷鹂萍既珓?wù)服務熱線：0371-56708681！

編輯｜zhanruitech    來源｜展瑞科技    時間｜2015-11-2
