【文章摘要】壓力變送器常用的信號傳輸方式為4~20mA,其分為兩線制,三線制,這種傳輸方式能有效的解決干擾與壓降問題.如您想了解更壓力變送器4~20mA傳輸問題及應用解決方案,您可細看本文,也可致電展瑞科技鄭州公司,全國服務熱線:0371-56708681.

    由于傳輸?shù)男盘?hào)是電壓信號,傳輸線會受到噪聲的干擾;傳輸線的分布電阻會產生電壓降;為了解決上述問題和避開相關噪聲的影響,我們用電流來傳輸信號,因?yàn)殡娏鲗?duì)噪聲并不敏感。4～20ma的電流便是用4ma表示零信號,用20ma表示信號的滿刻度,而低于4ma高于20ma的信號用于各種故障的報警。

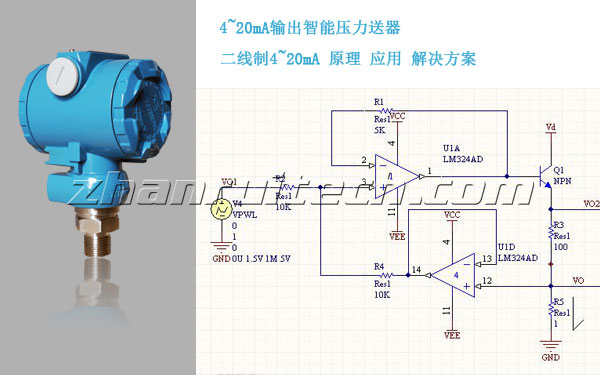

4～20ma電流環的兩種類型：二線制和三線制；

    當監控系統需要通過長線驅動現場的驅動器件如閥門等時,一般采用三線制變送器,這里xtr位于監控的系統端,由系統直接向xtr供電,供電電源是二根電流傳輸線以外的第三根線,防腐隔爆智能壓力變送器。二線系統是xtr和傳感器位于現場端,由于現場供電問題的存在,一般是接收端利用4～20ma的電流環向遠端的xtr供電,通過4～20ma來反映信號的大小。

 4～20ma的典型應用：傳感和測量的應用；

    在工業現場有許多種類的傳感器可以被轉換成4～20ma的電流信號,ti擁有一些很方便的用于rtd和電橋的變送器芯片。由于ti的變送器芯片含有通用的功能電路比如電壓激勵源、電流激勵流、穩壓電路、儀表放大器等,所以可以很方便地把許多傳感器的信號轉化為4～20ma的信號。

4～20ma的傳感器信號解決方案；

    4～20ma電流環在結構上由兩部分即變送器和接收器組成,變送器一般位于現場端、傳感器端或模塊端,智能壓力變送器,而接收器一般在plc和計算機端,它一般在控制器內。

    展瑞科技鄭州公司專業生產壓力變送器，為您提供更多4~20mA壓力變送器應用解決方案！展瑞科技全國服務熱線：0371-56708681，技術支持：13525518669！
