智能信號隔離器_一進二出,一入二出智能信號隔離器

ZR-30一進一出/一入一出智能信號隔離器產品概述：

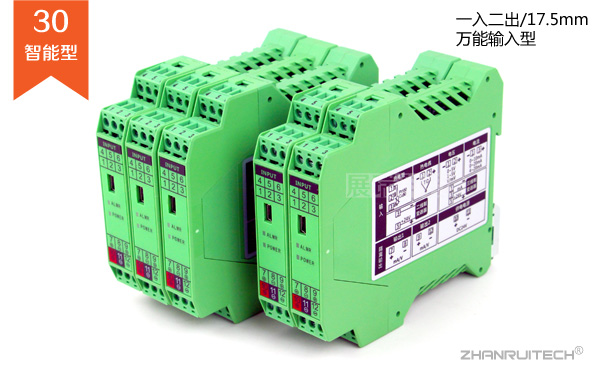

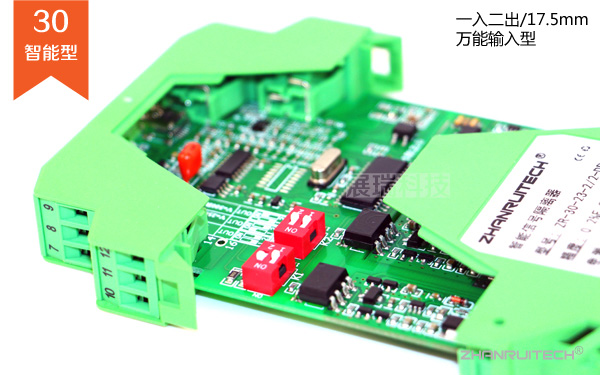

        ZR-30系列一入二出智能信號隔離器內部電路與ZR-90系列相比,得到更好的優化,選用國際知名廠家芯片/電阻/電容等器件.內部功耗降低35%,精度提高50%,典型值達到0.1%FS.電源電路采用新型磁平面隔離變壓器,降低內部空間占用,解決高頻信號干擾.ZR-30一進二出智能信號隔離器同樣采用DIN35mm導軌安裝,厚度降低為17.5mm,相比ZR-90系列22.5mm厚,密集安裝時,位置橫向空間減少了22%.

        ZR-30系列一入二出智能信號隔離器集溫度變送器,配電器,信號隔離器與一體,用戶可根據自行需要用PC8800專用手持編程器調節內部參數.本智能信號隔離器采用插拔端子接線,更方便可靠.PC8800手持編程器同樣適用于展瑞科技所有帶USB接口的智能信號隔離器,如ZR-20系列超薄智能信號隔離器.

ZR-30一進一出/一入一出智能信號隔離器產品參數：

通道數: 單通道輸入,隔離輸出雙路信號;
殼體材質:阻燃材質;
安裝方式:DIN35mm卡裝;
接線方式:CE認證10A 插拔端子接線;
供電方式:DC22-28v獨立供電;
隔離模式:光電隔離;
電源指示:綠色LED常亮;
報警指示:紅色LED閃爍;(輸入信號有誤/接線有誤.)

ZR-30一進一出/一入一出智能信號隔離器性能指標：

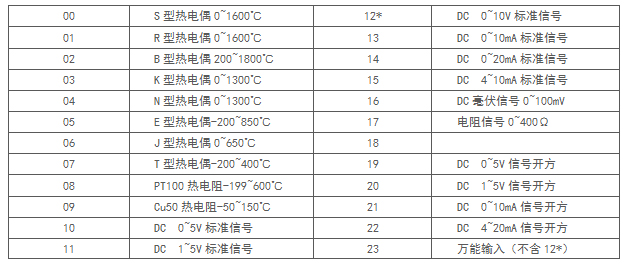

ZR-30一進一出/一入一出智能信號隔離器產品選型：

【選型舉例】--  ZR-30-23-2/2-DP

  代表: 信號隔離器為一入二出,24V供電,萬能輸入(出廠4~20mA),隔離輸出二路4-20mA,帶DC24V配電.

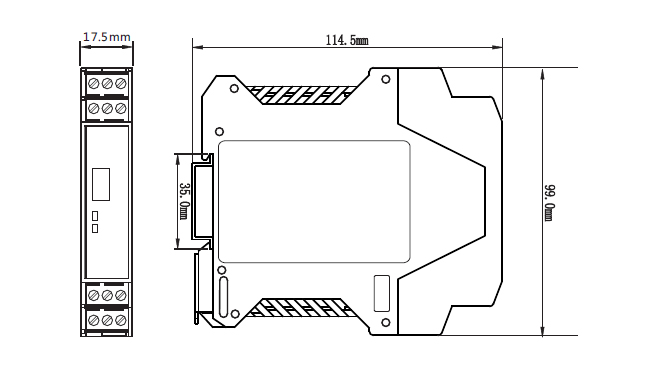

ZR-30一進一出/一入一出智能信號隔離器外形尺寸：

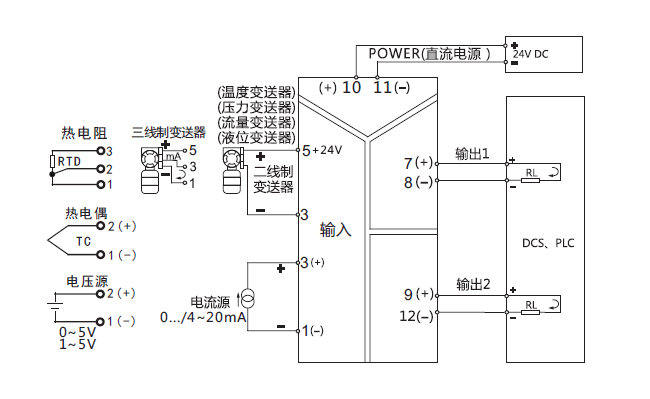

ZR-30一進一出/一入一出智能信號隔離器接線圖：
