隔離式安全柵_電流輸入安全柵_電流輸出安全柵

隔離式安全柵，電流輸入安全柵特性：

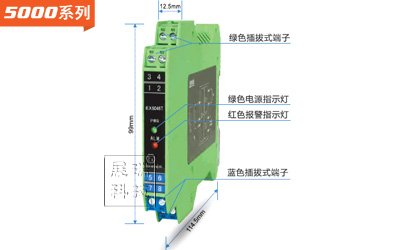

       ZR5000系列電流輸入檢測端隔離式安全柵,給，險區的變送器提供隔離電源,同，將變送器或者電流源產生的電流信號從危險側隔離傳送到安全柵,該，品需要獨立供電,電，、輸入、輸出三端互相隔離；

隔離式安全柵，電流輸入安全柵主要技術參數：

 供電電壓：18~35V；
 電源保護：反接保護、過流保護；
 消耗電流（24V供電，20mA輸出時）：≤42mA；
 危險側：
 輸入電流：4~20mA；
 輸入阻抗：≤100歐；
 配電電壓：≤28V(無負載)
 ≥16V(電流20mA時)
 安全側:
 輸出電流：4~20mA；
 負載電阻：RL≤550歐；
 傳輸隔離特性：
 傳輸精度：0.1%F.S；
 溫度漂移：0.005%F.S；
 響應時間：0.5ms；
 隔離強度：2.5KV AC（本安端與本非本安端，測試時間1分鐘，漏電流≤1mA，濕度≤70%；）
 2.5KV AC（輸出端與電源端：50Hz，測試時間1分鐘，漏電流≤1mA，濕度≤70%；）
 使用環境：-20~60℃；
 電磁兼容性：符合IEC61000-4；
 連接的現場設備及所處區域：
 二線制、三線制變送器、電流源；
 0區、1區、2區、ⅡA、ⅡB、ⅡC，T4~T6危險區；

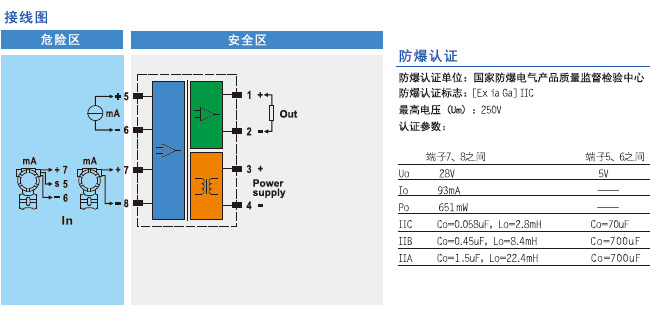

隔離式安全柵，電流輸入安全柵接線圖：

訂貨注意事項：

    1. 請注明輸入檢測端隔離，還是輸出操作端隔離；

    2. 請注明隔離式安全柵是一進一出，一進兩出，兩進兩出；

    3. 請注明是獨立供電，還是輸出端供電；
